اهلا و سهلا بكم,

لقد سبق و تحدثنا من قبل عن محطات المحولات و عن مكونات المحطة ، لذا دعونا نختص حديثنا اليوم عن دوائر المحولات الرئيسية و مكونات و عناصر دوائر المحولات و لكي يكون شرحنا أكثر تبسيطا للقارئ سنختص بالكلام عن دوائر محولات 220/22 كف(كيلو فولت)  لذا دعونا نبدأ حديثنا على بركة الله.

مكونات و عناصر دوائر المحولات الرئيسية 220/22 كف

نفترض ان ملفات المحول الرئيسي ستار من ناحية 220 كف و دلتا من ناحية 22 كف .

أولا من جهة 220 كف

1- سكاكين القضبان

تعمل سكاكين القضبان على توصيل وفصل المحول الرئيسي بالقضبان العمومية و تعتبر وسيلة مرئية لتأكيد الفصل و التوصيل ومن شروط فصل سكينة القضبان أن يكون المفتاح الرئيسي مفصول اولا حيث ان السكاكين لا تفصل على حمل بسبب أنها غير مزودة بوسيلة إطفاء الشرارة الناتجة عن الفصل مما قد يتسبب في حرق نقط التوصيل للسكينة ، وعند التوصيل يجب توصيل السكينة اولا قبل المفتاح الرئيسي.

2- المفتاح الرئيسي

يعمل المفتاح الرئيسي علي فصل و توصيل المحول لانه مجهز بوسيلة إطفاء الشرارة علي عكس السكاكين ومن انواع المفاتيح واشهرهم SF6 حيث يكون العازل المستخدم لإطفاء الشرارة هو غاز SF6 ، عند الفصل يفصل المفتاح اولا ثم السكاكين وعن التوصيل توصل السكاكين أولا ثم المفتاح و هذه شروط لفصل وتوصيل المفاتيح والسكاكين في الدوائر.

3- محولات التيار

تقوم محولات التيار بتحويل التيار من القيمة الموجودة على الدائرة إلى قيمة مناسبة لأجهزة القياس والوقاية وتكون هذه القيمة في الاغلب 1 امبير، فيكون على سبيل المثال نسبة تحويل محول التيار 1-1-250/1 أمبير حيث يتكون محول التيار من مجموعة من الكور (core) مستوى الدقة لكل واحد منه يكون مناسب لنوعية استخدامه حيث تجد كور لأدوات القياس و كور لأجهزة الوقاية وغيره.

4- مانعات الصواعق

تستخدم لحماية المحول من الصواعق و الارتفاع الكبير في الجهد ، وهي عبارة عن مقاومة غير خطية عند الارتفاع في الجهد بشكل كبير تعمل علي تسريب الزيادة في الجهد للأرضي حتي تحمي المحول ، وتكون مانعات الصواعق مزودة بعداد لقياس عدد مرات التي عملت بها .

5- سكينة نقطة التعادل

تعمل هذه السكينة بربط نقطة التعادل الخاصة بالمحول بالارضي عن طريق مقاومة ارضية او مباشرة من غير مقاومة ووظيفتها تحقيق الاتزان حيث توفر مسار لرجوع تيارات عدم اتزان الاحمال الي المحول كي لا يكون جهد المتعادل متغير.

ثانيا من جهة 22 كف

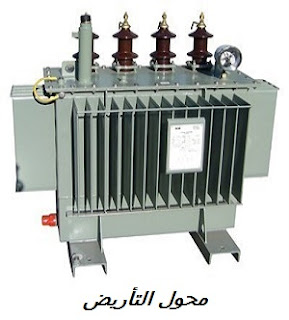

1- محول الزجزاج(التأريض)

باختصار شديد يستخدم محول الزجزاج مع المحولات الدلتا لكي ينشأ نقطة تعادل يتم توصيلها بالأرضي لتحقيق الاتزان.

2- مقاومة الأرضي

هي مقاومة توصل بين نقطة التعادل للمحول و الأراضي بغرض حماية المحول عن طريق الحد من تيارات القصر الراجعة للمحول.

ومن أنواعها مقاومة مادية او مائية او حرارية ، و تختلف قيمتها حسب جهد الشبكة.

3- سكينة الارضي لخلية دخول المحول

تستخدم لتأرض ملفات المحول من جهة 22 كف لأعمال الصيانة وغيرها، وذلك بعد فصل المحول بالطبع.

4- محول جهد

يقوم محول الجهد بتحويل الجهد من قيمة الخط وليكن 22  كف مقسومة علي جذر ثلاثة الي 0.11 او 0.1 مقسومة علي جذر ثلاثة لتكون مناسبة لأجهزة القياس و الوقاية.

5- محولات تيار

تقوم بتحويل قيمة تيار الخط الي قيمة مناسبة لأجهزة القياس و الوقاية مثل 1 أمبير.

6- المفتاح الرئيسي

يستخدم لفصل المحول من جهة 22 كف و مزود بوسيلة إطفاء الشرارة مثل غاز SF6 ويطلق عليها مفاتيح SF6 و مفاتيح ذات عازل زيت  يطلق عليها مفاتيح زيتية ، وغيرها.

وأخيرا

ارجوا ان اكون قد وفقت من الله في سرد الموضوع بطريقة سهلة وصحيحة وفي انتظار تعليقاتكم وارائكم في المقالة ومشاركتها إذا  تمت الاستفادة منها حتى يستفيد منها غيرك وتعم الفائدة بإذن الله.

والسلام عليكم ورحمة الله وبركاته.
